年经手过一个DDR4的设计返修。板子用的是4片DDR4颗粒，布线时直接套了DDR3的老方案，走了T型分支拓扑。分支出线长度控制得很仔细，每根都做到了50mil以内。单板调试一切正常。

但一上量就不行了。30%的板子在热机状态（65°C以上）出现偶发性的比特错误，示波器抓到的眼图惨不忍睹——眼高只勉强摸到0.55VDDQ，按JEDEC标准至少要0.7 VDDQ。折腾了两周，最后发现根因就是T型分支在高频下产生的信号反射，把时钟抖动从设计预算的12ps直接干到了60ps以上。

这个案例说明：DDR4时代，T型分支已经跑不动了。Fly-by拓扑才是正确的选择！



T型分支为什么不行？

T型拓扑的结构像一棵树：信号从控制器出来，在分支节点一分为二（或一分为四），同时送到各个DDR颗粒。DDR2时代这么用没问题，因为频率低、周期宽。但到了DDR4，时钟周期只有0.625ns。在这个时间尺度上，分支节点就是一个灾难。

问题一：分支节点产生阻抗突变

信号从一根50Ω单端线进入分支节点时，遇到的是并联的两根线。分支节点处的等效阻抗从50Ω骤降到25Ω左右。根据反射系数公式：



ZL是负载阻抗，Z0是源阻抗。当ZL=25Ω、Z0=50Ω时，Γ=-(25/75)≈-0.33。也就是说33%的信号能量被反射回源端。还有就是——反射波到达控制器后再弹回来，在走线里来回震荡，形成码间干扰（ISI）。实测数据显示，DDR4T型分支引入的额外抖动（Tj）超过1.8UI，足以让眼图直接闭合。

问题二：分支长度差异导致时序偏移

电信号在FR-4板材上的传播速度大约是光速的60%，即18cm/ns。

两条分支线差10mm，信号到达时间就差55ps——这在DDR2的2.5ns周期里只占2%不算什么，但在DDR4-3200的0.625ns周期里就是接近9%的偏移。控制器采样的窗口总共也就0.3UI左右，光这一项就把裕量吃掉一大块。

超过2000MHz之后，分支节点产生的反射波会和原始信号叠加，造成波形畸变。这个问题在设计阶段不好排查——因为信号完整性问题很多时候只在特定温度和电压组合下才暴露，就像我开头那个案例一样。

Fly-by：用物理结构解决物理问题

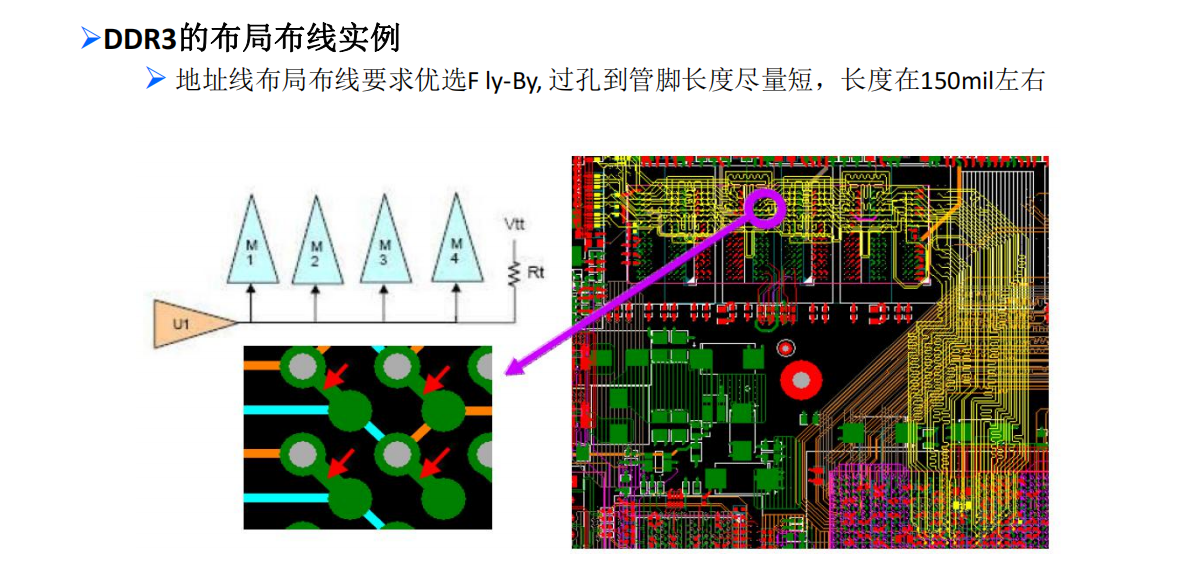

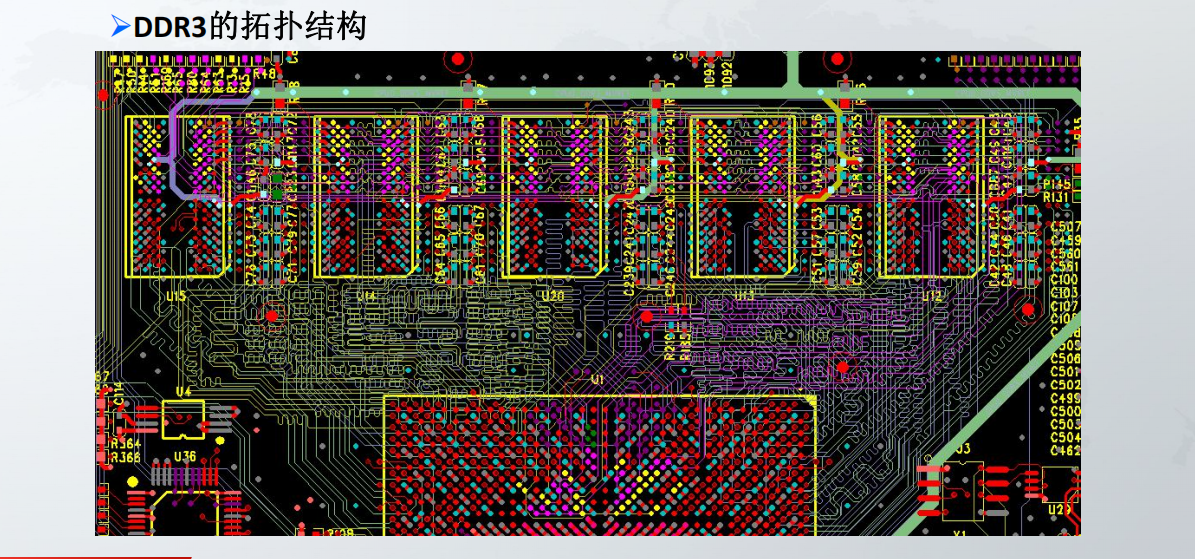

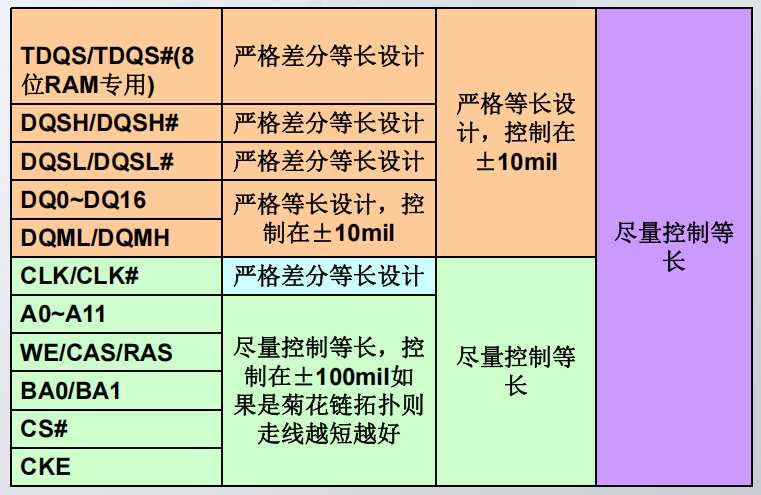

Fly-by拓扑的思路是：不搞分叉了，信号沿着一条线依次经过各个DRAM颗粒，在最后一个颗粒的末端接一个终端匹配电阻。
       这解决了两个根本性问题。第一个是阻抗连续——整条路径没有分支节点，阻抗从控制器到末端保持40Ω不变（这是DDR4单端线的标准阻抗）。第二个是信号反射——末端端接电阻吸收掉信号能量，反射波基本没了。之所以说"基本"，是因为每个DRAM颗粒的焊盘本身就是微小的阻抗不连续点，但Fly-by拓扑要求这些分支线（Stub）长度控制在50mil（1.27mm）以内，对信号完整性的影响可以忽略不计。

当然也是有代价的：信号到达各个颗粒的时间不一样了。Fly-by本质上是一条菊花链，第一个颗粒先收到信号，最后一个颗粒后收到。如果不做处理，时钟和数据错位得一塌糊涂。但DDR3时代引入的Write Leveling（写入均衡）技术解决了这个问题。

Write Leveling的原理不复杂：初始化时，控制器逐个向DRAM颗粒发送DQS信号，各颗粒把DQS到达时间与内部时钟做比较并反馈给控制器。控制器拿到这个偏移量后，在每次写操作时对每个颗粒单独调整DQS的发送时序。这样一来，物理上的到达时间差被逻辑层面的时序补偿消化掉了。

T型分支在DDR2时代是主流方案没错，但频率翻了几倍之后，分支节点的物理缺陷——阻抗突变和信号反射——已经不是靠"精细布线"能弥补的了。Fly-by拓扑配合Write Leveling，把物理层的信号完整性问题和逻辑层的时序问题分开处理，这才是DDR4的正确打开方式。

做设计的时候，别偷懒拿DDR3的老方案直接套。规范变了就是变了，JEDEC标准白纸黑字写在那，FPGA和SoC厂商的应用笔记也给了详细的规则。花点时间建一套DDR4的布线规则模板，以后做项目能省不少返修板费。
