Allegro手动设计板框和定位孔

以SMT32核心板板框为例。STM32核心板是一个长为109mm(4291.339mil),宽为59mm(2322.835mil)的矩形边框,下面来介绍其手动绘制板框和定位孔的操作方法。

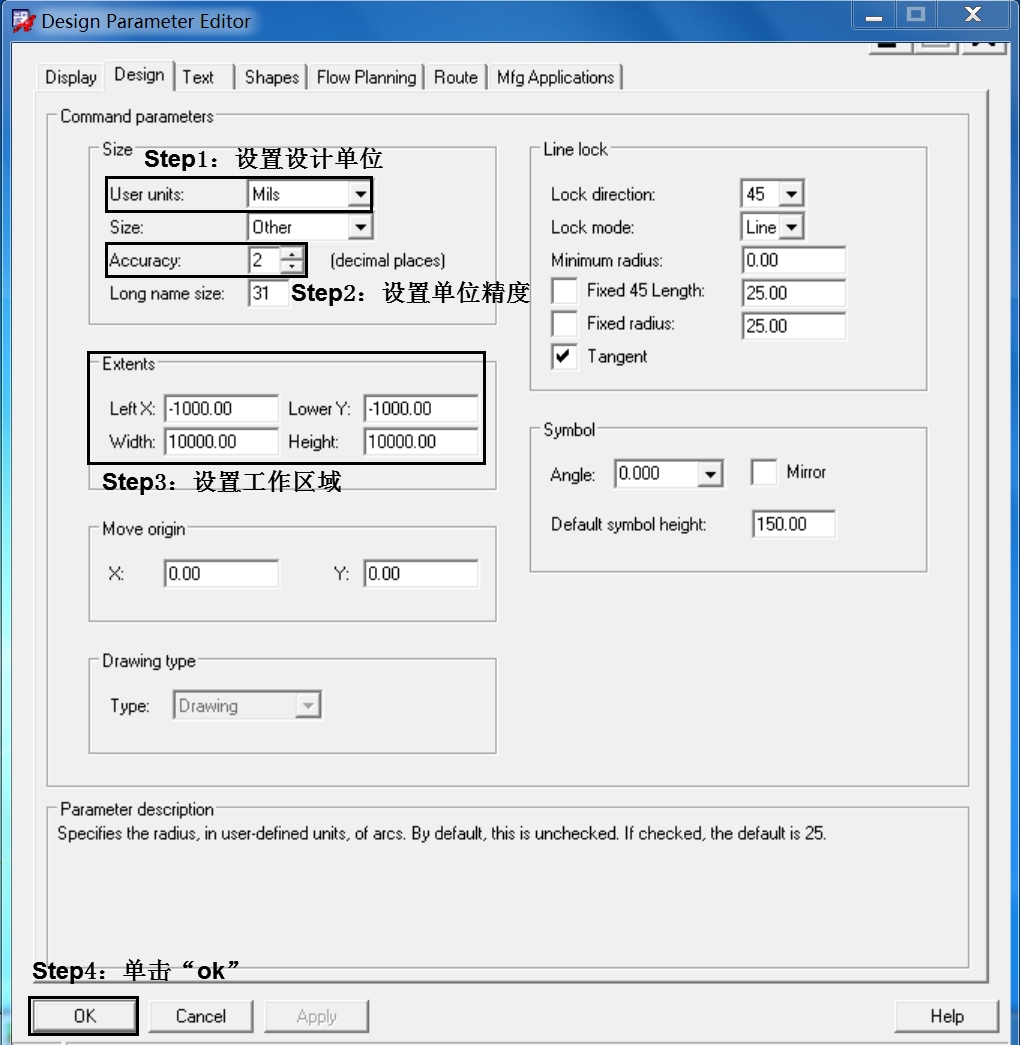

以SMT32核心板板框为例。绘制板框之前,需要设定工作界面参数,选择“Setup”→“Design Parameters”命令,或者在工作界面上任何地方单击鼠标右键,在弹出的快捷菜单中选择“Quick utilities”→“Design Parameters”命令。弹出Design Parameters Editor窗口,选择Deign选项卡,如图所示,参数设置如下:


(1)设计单位:User Units选择Mil。注意,在设计中不要经常更换单位,最好从始至终保持一种单位。
(2)单位精度:Accuracy,如果单位选择Mil,精度用2位;如果单位选择Millimeter时,精度用4位。

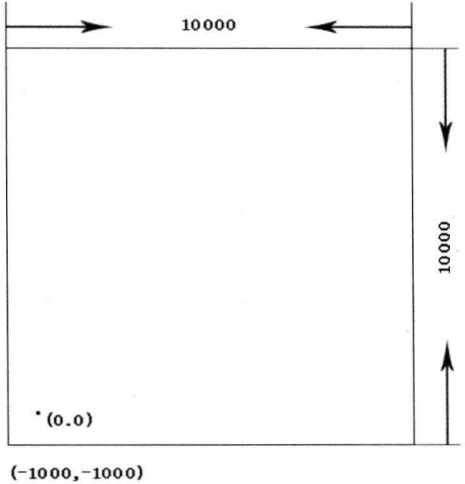

(3)设置工作区域:Extents中的参数是设置工作区的大小,图6-4中参数的意义如图所示

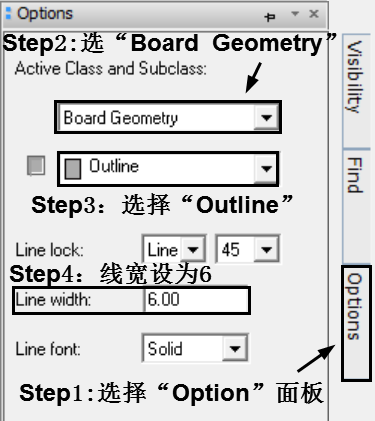

以上参数设置好之后,执行菜单命令“Add”→“Line”,将“Option”控制面板中Class设为“Board Geometry”,Subclass设为“Outline”线宽“Line Width”设置为6mil,如图所示。


画线选项设置好后,开始进行板框绘制,STM32核心板的长为109mm(4291.339mil),宽为59mm(2322.835mil)步骤如下:
(1)先定板框的坐标原点,在命令栏中键入绝对坐标:x 0 0,回车。板框原点建议为板子的最左下脚,这样的好处是板内的所有元素的坐标都是正坐标,便于计算。
(2)依次在命令栏键入相对坐标;iy 4291.339  ix 2322.835  iy -4291.339  ix -2322.835。即可绘制出一个长为109mm(4291.339mil),宽为59mm(2322.835mil)的矩形板框,如图所示。

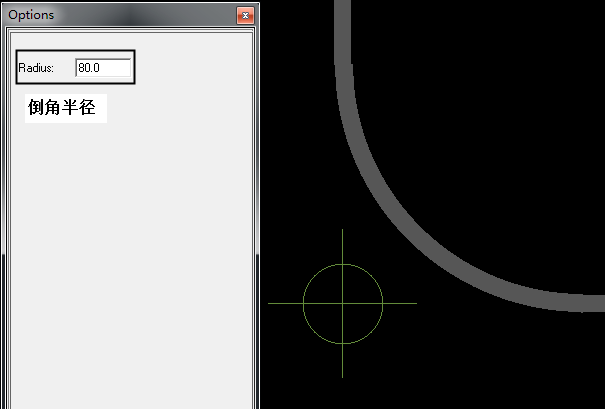

(3)通常PCB都要将边缘进行倒圆脚处理,这样可以方便PCB在装配线上操作或方便搬运和安装等。执行菜单命令“Manufacture”→“Drafting” →“Fillet”在“Option”面板中倒角半径“Radius”常设的参数为80mil,然后先后单击需要倒角的相邻两条边,指令完成后如图所示。

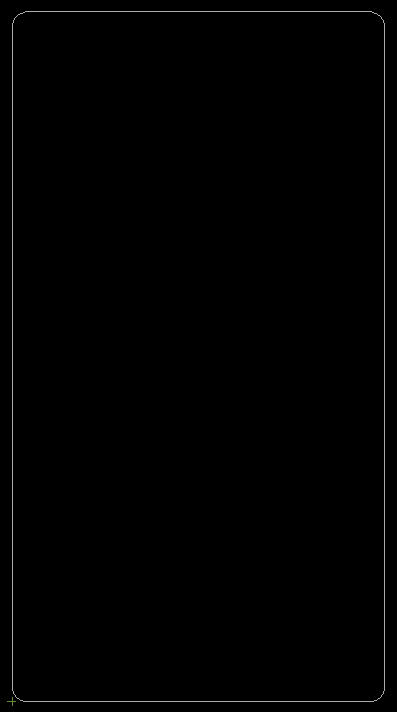

(4)最终绘制完成的板框如图所示。

电路板板框制作完成后,一般需要通过定位孔将其固定在结构件上。因此在进行SMT32核心板PCB设计的时候,也需要增加这四个定位孔,下面将对如何设计定位孔进行讲解。

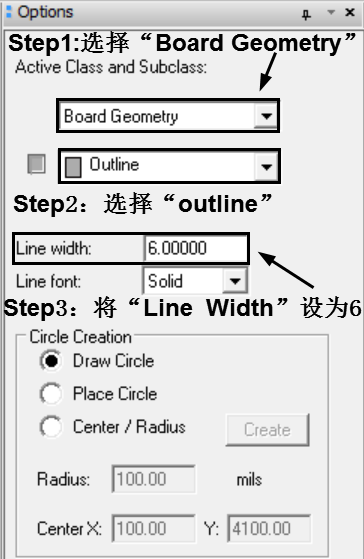

(1)执行菜单命令“Add”→“Circle”,将“Option”控制面板中Class设为“Board Geometry”,Subclass设为“Outline”线宽“Line Width”设置为6mil,如图所示。

(2)圆形定位孔的半径为62.992mil,左下脚圆的坐标中心点的X和Y为150mil,150mil。接着第(1)步的操作,在命令栏键入绝对坐标x 150 150,回车,然后在命令栏键入相对坐标ix 62.992(定位孔的半径),回车,即可完成左下脚圆的绘制。

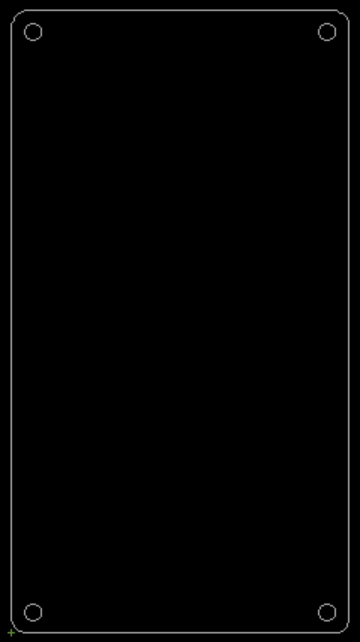

(3)接着,按照同样的方法,放置其余三个圆,在这里要特别强调一下,其余三个圆的线宽和半径也同样是6mil和 62.992mil,但是,右下角圆的坐标是(2172mil,150mil),左上角圆的坐标是(150mil,4140mil),右上角圆的坐标是(2172mil,4140mil),四个圆全部绘制完后的效果图所示。
