Allegro的Design Compare功能对比PCB的异同

Allegro中可以对两个PCB文件的封装、数值、网络对比,从而确认不一致元器件和网络连接,方法如下:

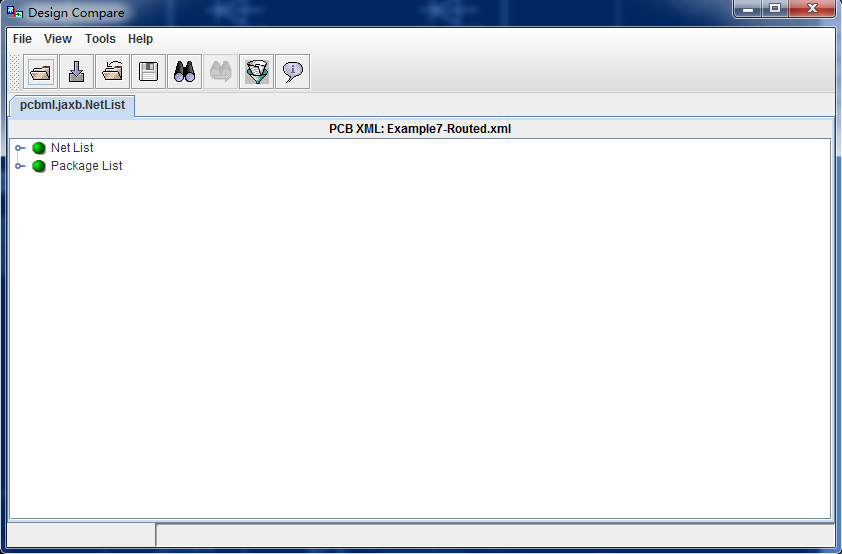

(1)在A板中执行菜单命令“Tools”→“Design Compare”,等待几分钟后,弹出Design Compare对话框,如图所示,此时A板目录下将生成一个扩展名为.xml的文件。

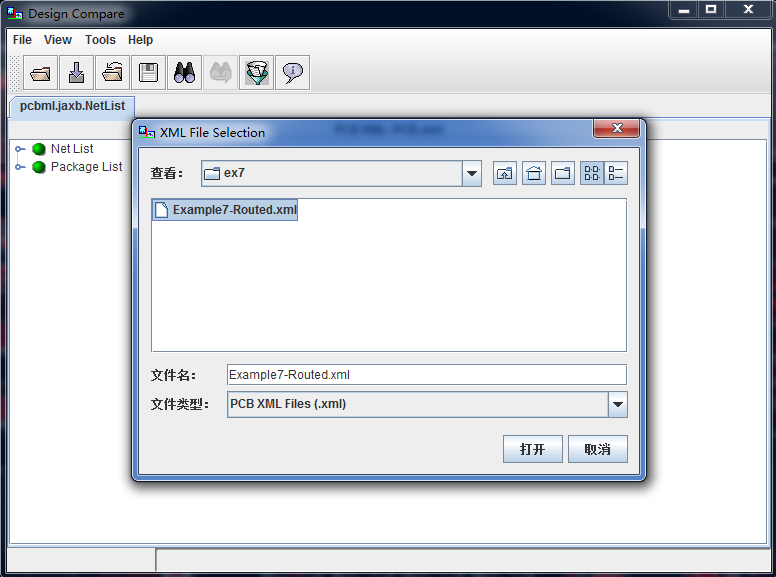

(2)打开B板,同样执行菜单命令“Tools”→“Design Compare”,等待几分钟后,弹出Design Compare对话框,在此对话框中执行“FIle”→“Load”命令,在弹出的对话框中选择A板的xml文件,如图所示。

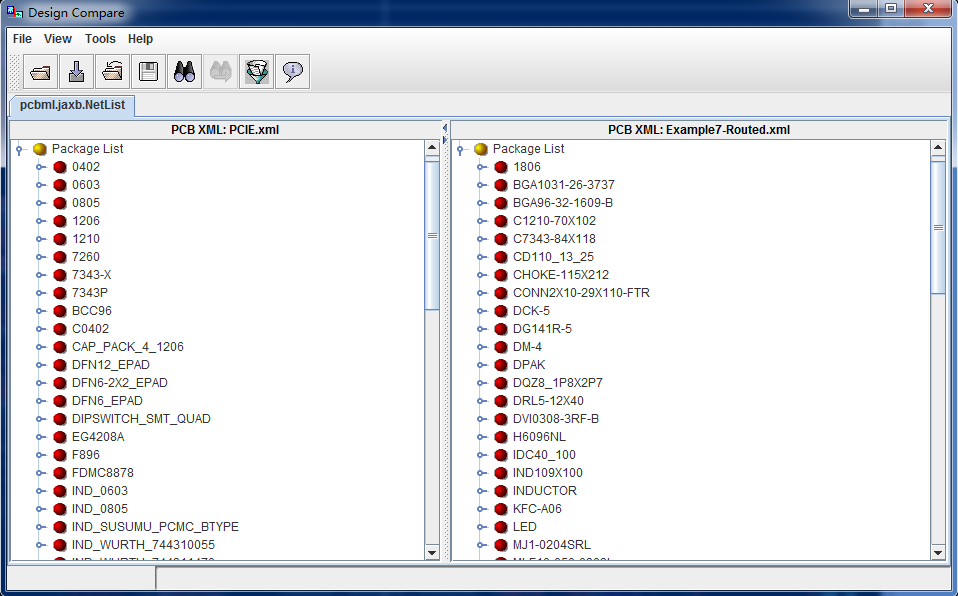

(3)Design Compare将自动对比两份xml文件,并将差异处用不同的颜色显示出来,如图所示。
