Allegro批量设置器件的Xnet模型

(1)先创建好1个器件的Xnet模型

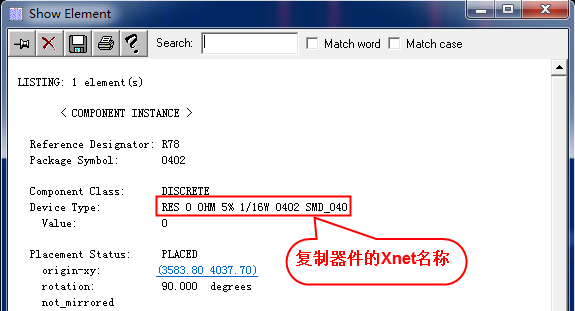

(2)使用Show element命令,在Find面板中选择Comps,然后点击创建好Xnet模型的器件,打开其属性窗口,将该器件的Xnet模型名进行复制,如下图所示。

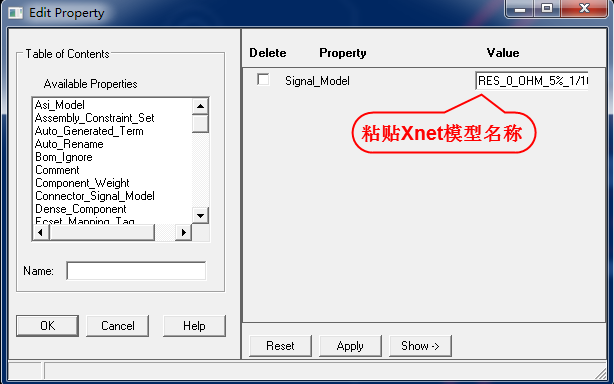

(3)执行菜单命令Edit--Properties,在Find面板中选择Comps,然后选择需要创建该Xnet模型的器件,选择完之后,在Edit Property窗口中给这些器件分配Signal_Model属性,在其对应的Value文本框中粘贴刚才复制的Xnet模型名,点击ok,如下图所示。所有被选中的器件即可全部被赋予了相同的Xnet模型。
