Allegro静态铜的避让操作及避让规则设置

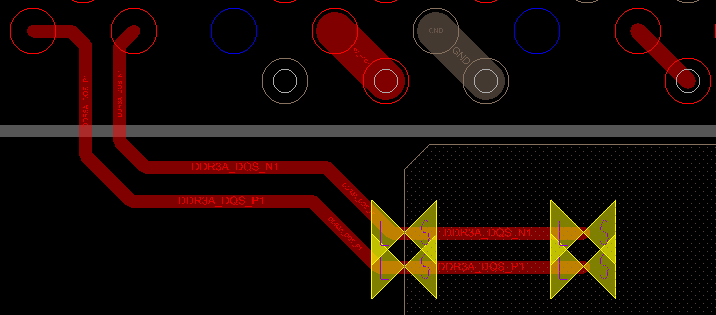

像PADS,AD等软件的静态铜就无法进行避让,只可以编辑铜皮形状,要想让铜皮避让其他障碍物就必须使用动态铜。Allegro软件就不一样,静态铜一样可以进行避让,只不过需要用户手动操作。如下图,走线与静态铜短路。

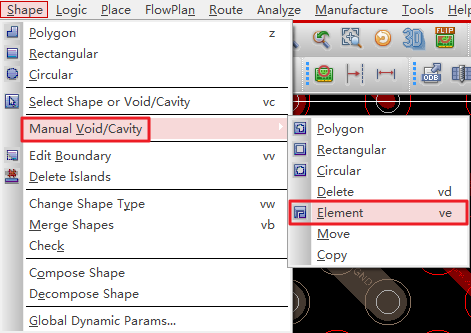

(1)可执行操作命令Shape--Manual Void/Cavity--Element,如下图所示。

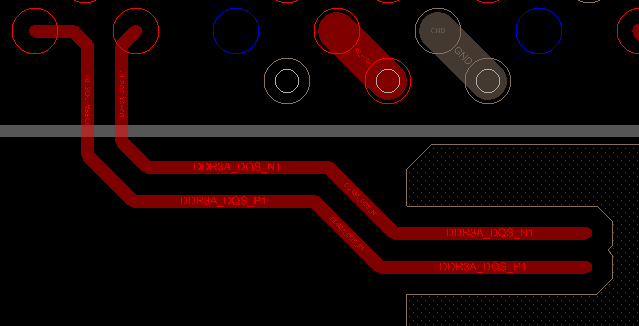

(2)点击需要进行避让的静态铜皮,然后需要铜皮避让谁就点谁,这里我们点击上图中的差分线,铜皮即可进行避让,避让效果如下图所示。

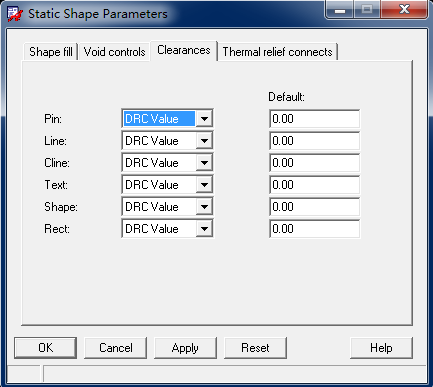

静态铜皮的避让距离默认是遵循CM管理器里面的间距规则,如果需要对某个铜皮单独设置避让距离,可先执行操作命令Shape--Select Shape or Void/Cavity选择铜皮,然后右键,选择Parameters,在弹出的Static Shape Parameters窗口中的Clearances选项卡中设置避让距离,如下图所示。
