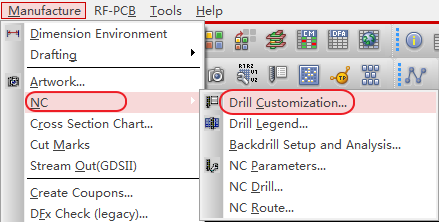

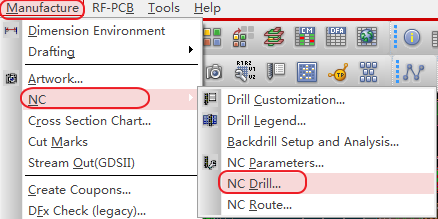

（1）执行如图所示的操作进入到钻孔文件的设置界面。

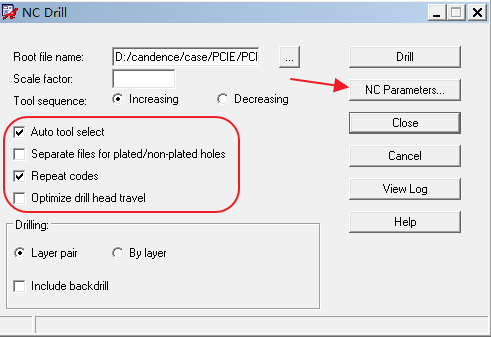

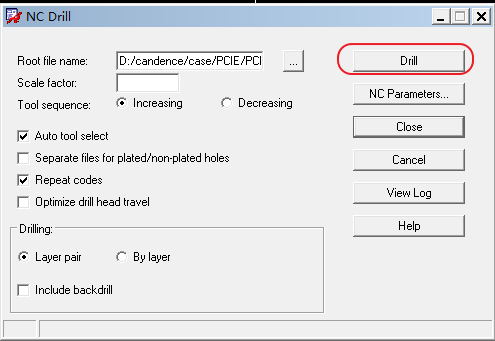

（2）在NC Drill窗口参数设置推荐如下，点击NC Parameters，如图所示。

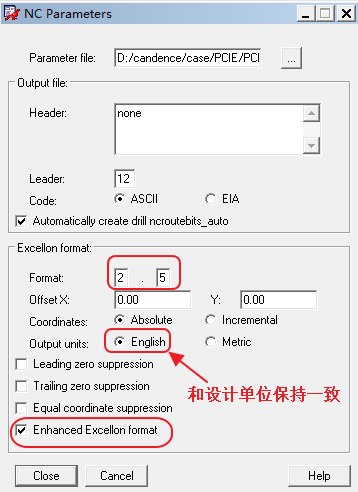

（3）在NC Parameters窗口参数设置推荐如图所示。
（4）上述设置完成之后，点击drill，生成钻孔文件，如图所示。
2 rou文件的设置及生成

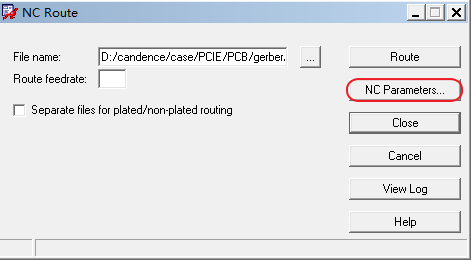

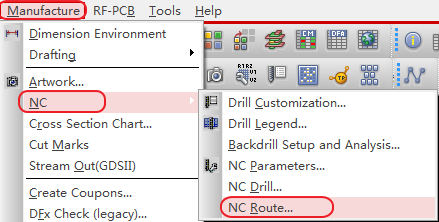

（1）执行如左图所示的操作进入到NC Route的设置界面，点击NC Parameters，如右图所示。
（2）NC Parameters窗口参数设置如图所示。

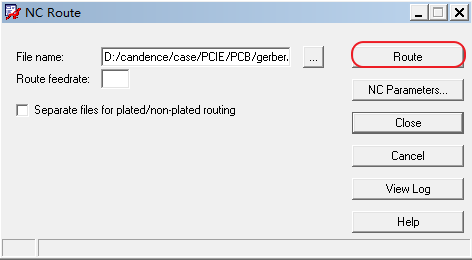

（3）上述设置完成之后，点击Route，生成rou文件，如图所示。
原则上drill文件的相关参数设置好之后，可以直接执行如图13-8所示的操作点击Route，生成rou文件。
3.钻孔表的处理及生成
执行如图所示的操作进入到钻孔表的处理界面
（1）钻孔公差的处理

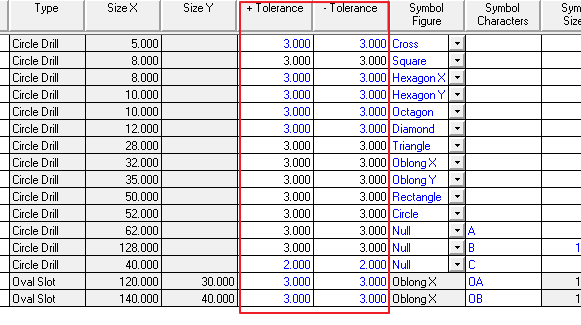

直接手动输入钻孔公差，常规金属孔孔径公差±3mil，非金属孔孔径公差±2mil，如图所示。
（2）相同孔径的钻孔处理

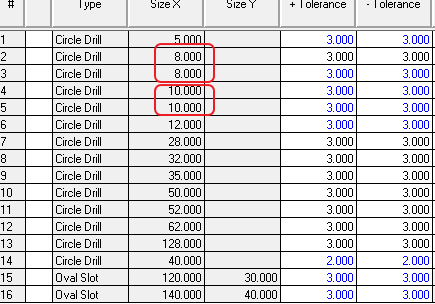

相同孔径的钻孔需要进行合并，避免板厂工程人员产生歧义，如图所示的都是相同孔径的钻孔。
合并之前，需要将它们的钻孔公差，钻孔符号...所有的选项都设置成一样才可以进行合并，如图所示。

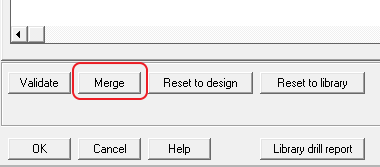

（3）点击窗口下方的merge，如图所示。
3钻孔符号的处理
钻孔符号可以手动编辑，也可以软件自动生成。没有特殊要求的话，我们都可以点击窗口下方的“Auto generate symbols”自动生成钻孔符号，如图所示。

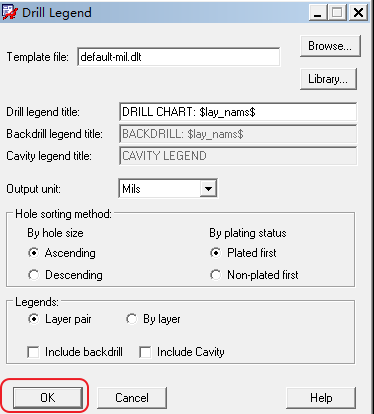

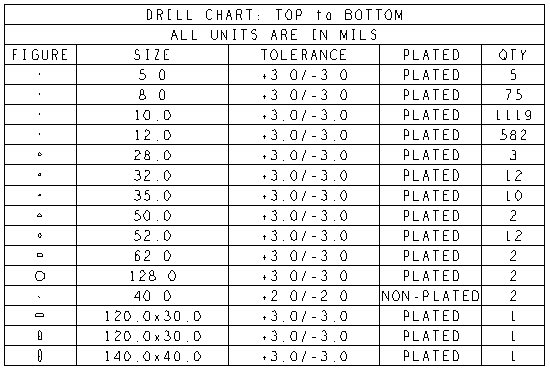

（2）点击ok之后，即可生成钻孔表。在PCB板上合适的位置放置，生成的钻孔表如图所示。
