Allegro的差分相位等长绕线

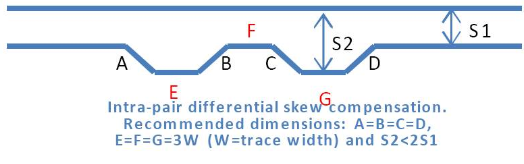

差分相位等长绕线的一般要求如图所示。

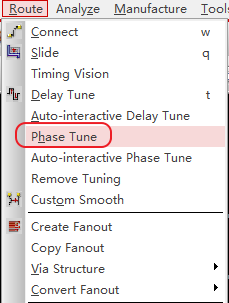

allegro软件中特意开发了一个针对于差分相位等长绕线的功能：“phase tune”，如图所示。

执行phase Tune命令后，其option面板的设置界面如图所示。

Bump Length:建议取3倍的差分线宽，对于4.01mil的差分线宽这里可以直接填12.03
Bump Height：H要小于等于差分间距，如果差分间距为9mil，可以填8
设置好之后，点击要绕小波浪的线段，绕线效果如图所示。
