修线常用技巧与经验分享

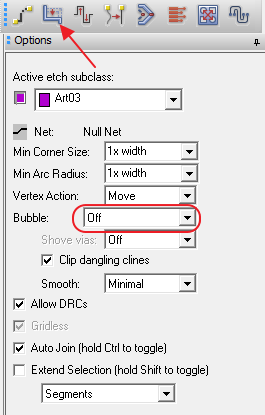

执行Slide修线命令时,应将Option中的Bubble模式设成“OFF”,如图所示。

(2)一般布线完成后需要进行优化和修线,修线大部分情况是把过孔和线修在一条直线上,拉开线与孔的距离,修掉锐角。
(3)优化布线是一个很重要的工作,能在这个过程中发现很多细节问题,这个阶段要引起重视,除了发觉细节问题也可以检查下已经配置完毕的线看有没有更优的配线方式,使走线更加短,顺。

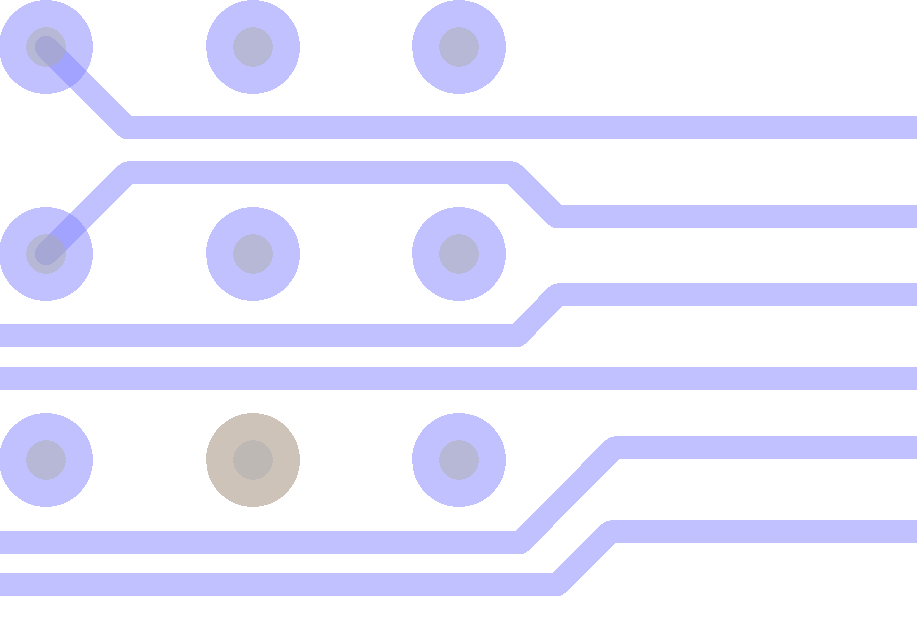

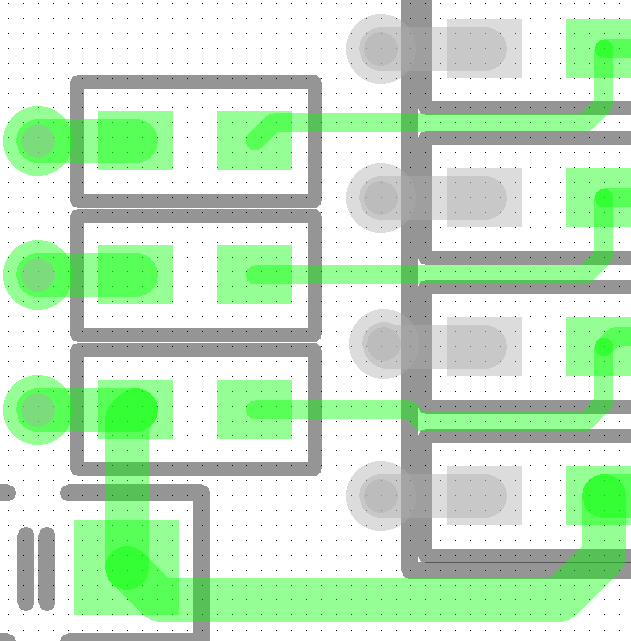

(4)在完成走线后,可以调整电源与地的过孔,如果不会干扰走线,就可以拉直,而不必走在格点上,如图所示。

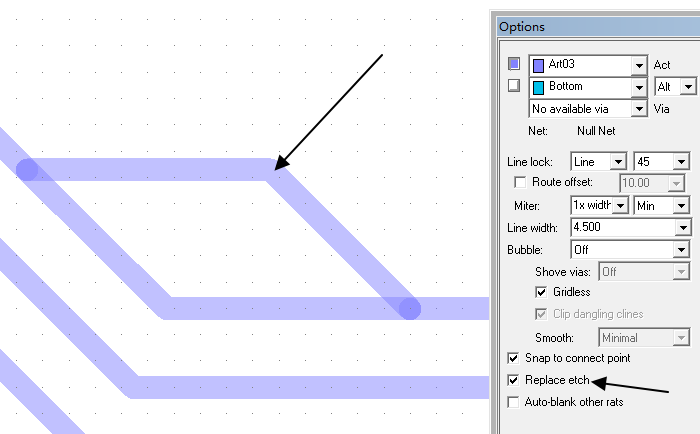

(5)用“Add Connect”命令重新画线也能达到修线的目的,但要选中替换走线模式,如图所示。

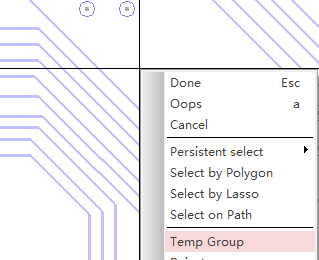

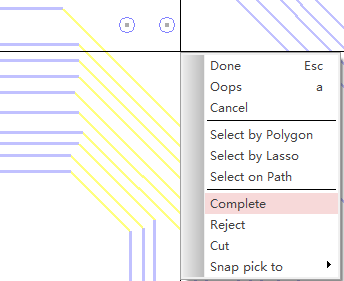

(6)修线的时候可以进行整组修线,执行Slide命令后右键选择Temp Group,将要修的线整组选中,选中之后右键单击Complete,拖动鼠标就可以进行整组修线了。如图所示。

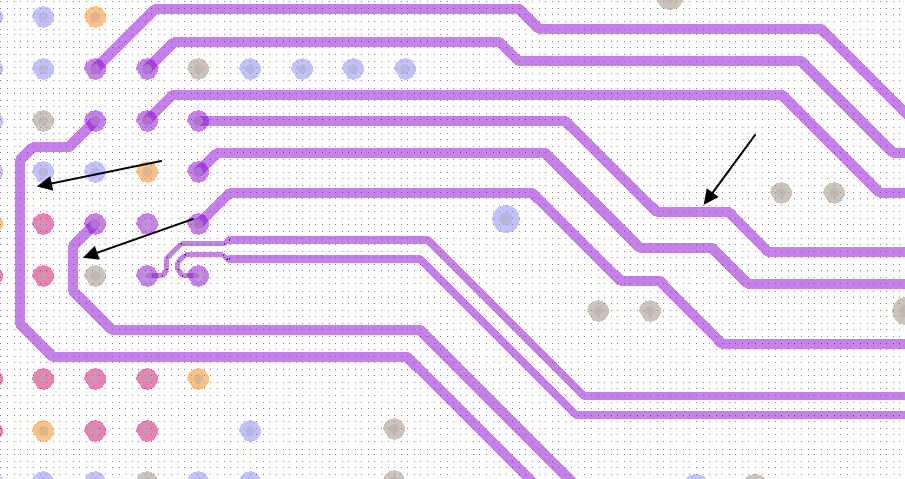

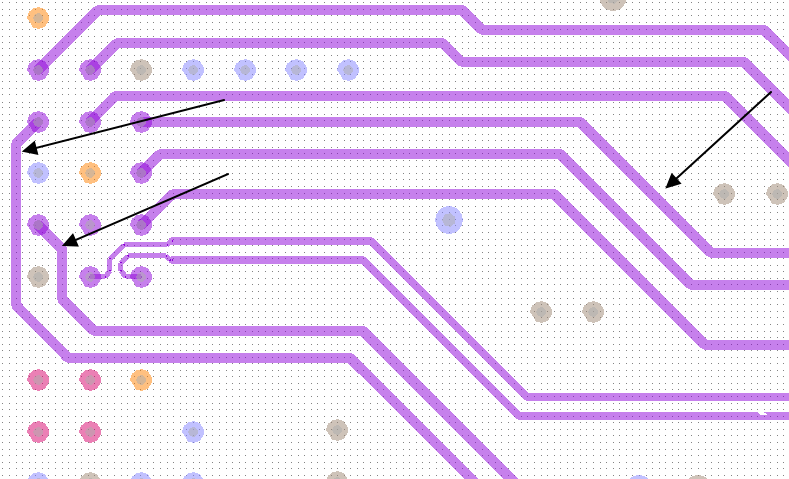

(7)修线时要保证线的长度尽量短,拐角尽量少。修线前如左图所示,修线后如右图所示。

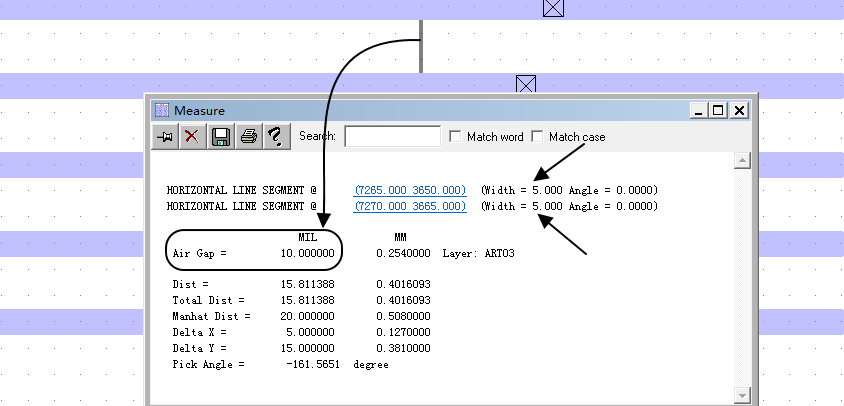

(8)修线的时候线遵守等间距,3W原则,如图所示。

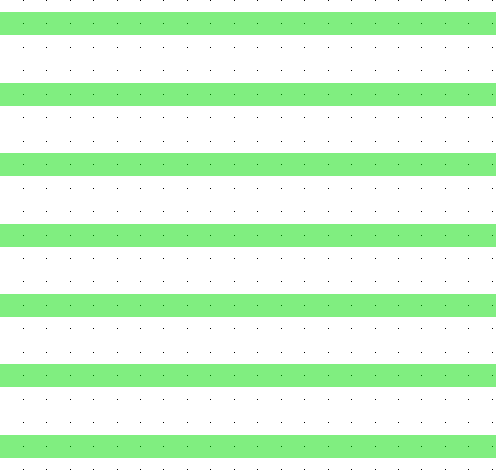

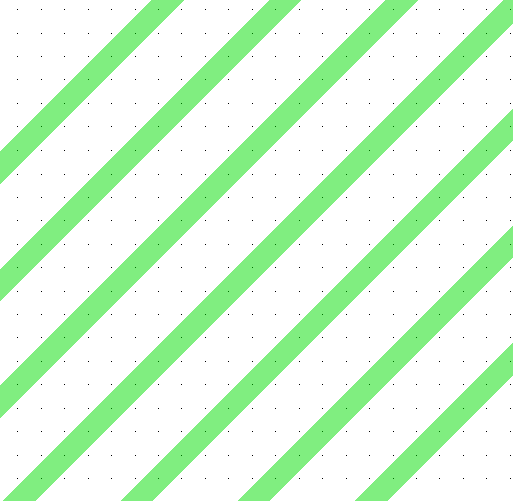

(9)为保证线等距,修线的时候一般保持平行线2-3个格点,如左图所示。斜线保证3-4个格点,如右图所示。这样可以保证美观。



(10)尽量保证平行走线满足3W规则,不行时可以部分满足,而不必在意线是否多拐了几个弯,如图所示。
