Allegro Add Connect右键菜单常用命令详解

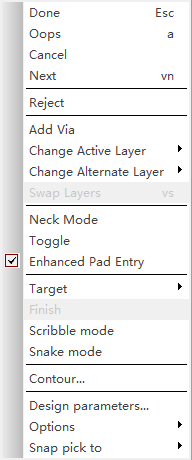

执行Add Connect命令,可根据个人喜好选择合适的参数,选取对象后就可以开始拉线。在拉线过程中,单击鼠标右键,打开如图所示的快捷菜单。

Done:保留当前布线效果,并结束命令。
Oops:取消上一步布线效果,并回到上一步位置。
Cancel:不保留当前布线效果,并结束命令。
Next:保留当前布线效果,并暂停布线,可选择下一对象继续进行布线操作。
Add Via:添加过孔,并换到Alt层。也可以通过走线的时候双击鼠标左键实现。
Neck mode:采用Neck线宽模式布线。
Toggle:切换当前布线转角。
Enhanced Pad Entry:以优化的方式从焊盘出线,常规情况下建议勾选。
Target:更换布线起始点。
