我们开学啦

我们开学啦!!!

尊敬的各位同学:
       感谢大家长期以来对EDA设计智汇馆活动的热心支持和帮助,谢谢大家!
       EDA设计智汇馆由数名来自于EDA行业设计第一线的资深工程师发起成立,专注于EMC、EDA、仿真、硬件设计研发人才的培养。致力于推行系统化、模块化的信号完整性设计流程和高速PCB设计方法,集中精力打造实战落地式(理论+实战经验+实操)技术服务。自成立起先后给北京、上海、武汉、成都、深圳、广州、东莞等地多家电子公司研发部做过集体Allegro\PADS\AD\仿真\高速PCB设计培训,深得公司的一致好评,同时帮助了上万名工程技术人员和高校师生提升了专业技术能力。2020年6月拟在全国举办实战培训课程,欢迎大家来电垂询。
       学时:全日制/夜班2.5-3个月,周日班4个月,网络班6个月
       线下班地点:深圳福永、广州白云、合肥高新区、西安高新区
       夜班:深圳福永、广州白云、合肥高新区
       学费:1000元起(详见"2020实战培训课程表")
       学院承诺:包教包会,优秀学员推荐工作
附:2020年实战培训课程表

课程 课时 费用 课程简介
PCB基础班 1个月 1000 学习Allegro\PADS\AD三选一的PCB设计全流程

PCB速成班
1个月 3800 学习Allegro\PADS\AD三选一的PCB设计全流程,包括四层板、6层板、8层板的设计案例

精英班(包学会)
2.5-3个月 5800-8000 学习案例包括:机顶盒,平板,工控,医疗,数码,通信等10个案例。网络视频班:5800; 夜班/周日班:6800;全日制:8000
项目班(包学会) 3-4个月 12800 限全日制。提供实训、推荐工作
全能班(包学会) 6-8个月 29800 限全日制。提供实训、包就业
SI\PI仿真 2个月 6800 周日班。学习Hyperlynx仿真


 高速PCB整体设计思路及实战
--一切根源在于思路
       本课程重点:
       课程先从一切问题的根源:思路入手,因为不管是布局问题,布线问题,硬件问题,甚至调试的问题,都和思路有关,只要把思路研究透了,所有问题的钥匙就都找到了,本课程旨在帮助工程师理清设计思路,学会一套可操作的高速PCB设计方法,将设计规范及思路举一反三应用于实际工程项目中。
       本课程以allegro16.6PADS9.5AD做为开发平台,结合实际工程经验,介绍高速PCB设计中的整体设计思路以及PCB设计中需要掌握的各项技术技能。
课程收益:
       采用面授+练习指导+案例讲解+技术交流的手把手教学方式,通过正规系统的强化训练,学员可以掌握高速PCB整体思路,在设计前期提前注意各个设计环节中的要点,掌握正确规范化的高速PCB设计方法,具备独立完成6-20层复杂的高速高密度单板设计的能力。
培训时间:
       3-5个月,不低于400课时。全日制:2-3个月。学会为止
售后服务:
       提供就业和面试指导;优秀学员可免费推荐工作

签订培训合同,并提供终身的免费技术支持。


《高速PCB设计项目班》课程大纲
一、设计规范详解
1.1  电子产品设计流程、高速PCB设计流程
1.2  PCB设计必备知识、高速板正规设计习惯
1.3  PCB设计规范和工艺设计规范
1.4  PCB通用设计规则与思路
二、 常用电路模块的PCB设计
2.1  常见接口电路的PCB设计
2.2  常见电路模块的PCB设计
2.3   BGA及DDR2,DDR3的设计方法
2.4   EMC,SI,PI,ESD设计技巧和安规知识
三、 硬件设计及知识
3.1  了解常用电子元器件特性及用法
3.2  分析和读懂原理图
3.3  器件手册的阅读技巧
3.4   常用电路的分析和工作原理
四、 高速PCB设计实例(约15-20高速PCB设计案例)
4.1  双面板实例:热门数码电子产品,如LCDTV
4.2  4-20层板实例:平板电脑、工控、医疗产品、VR、通讯产品、路由器、交换机
4.3 HDI实例:智能手表、手环、VR等







报名联系
课程顾问:林超文
联系电话:15013440483(微信同号)
网站:www.pcbwinner.com
在线网校:www.580eda.net

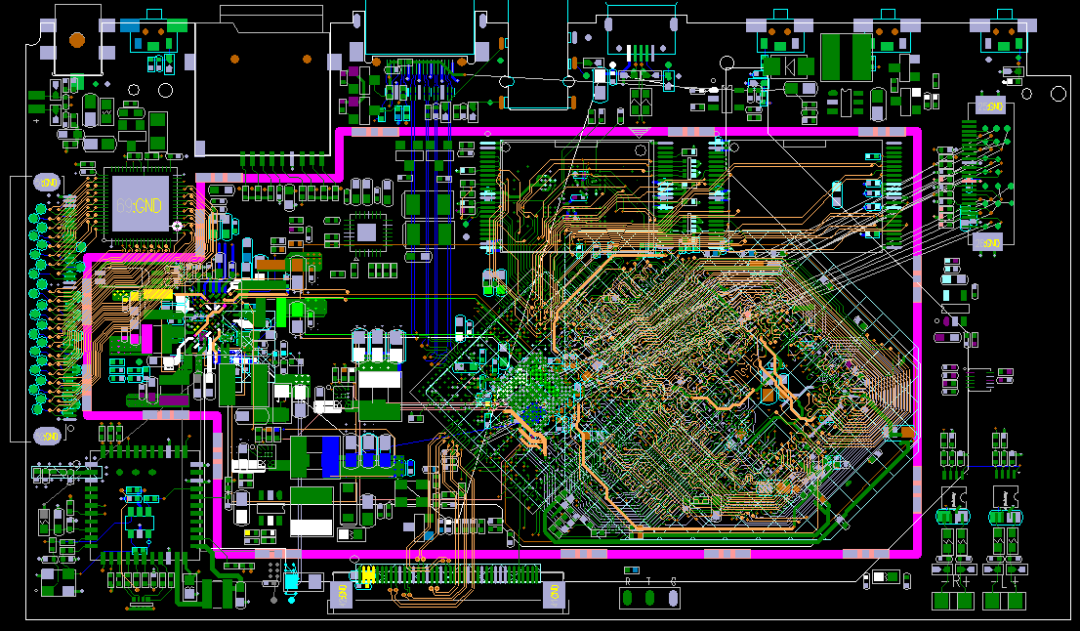

部分学习案例-Allegro(10-12个高速案例)

一、Allegro实战技巧:深入了解Allegro软件应用



二、以一个四层板案例讲解Allegro全流程操作


三、PCB封装库学习:常见表贴元件,插件元件等


四、HDTV主板设计(6层),带两片DDR2,四片DDR2


五、RK3399工控主板设计:8层


高级案例:带DDR4的高端机顶盒设计、PCIE板卡设计等

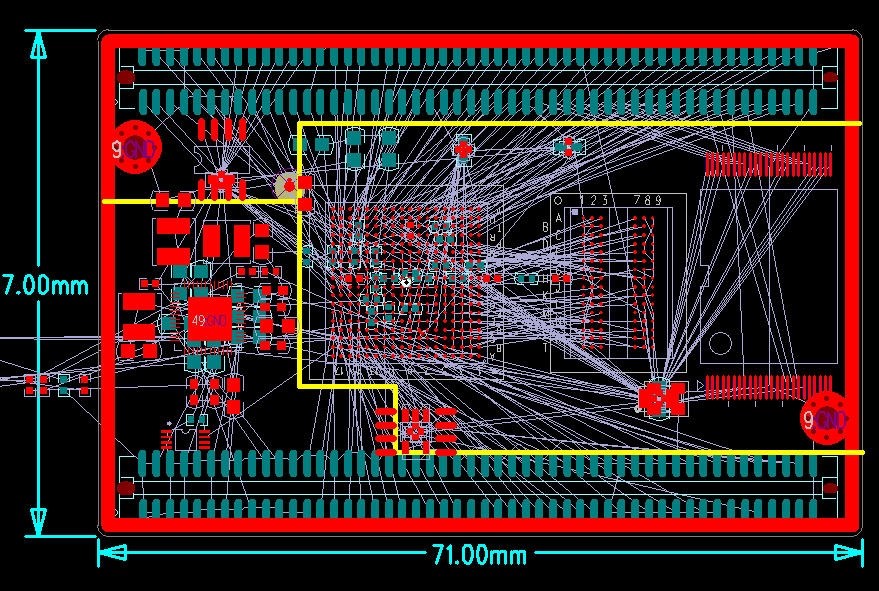

部分学习案例-PADS:(共12-20个高速案例)
一、液晶驱动板设计(双面板)



二、机顶盒/电视盒设计(四层板)


三、RK3328(六层板)


四、AM335X工控核心板设计(八层板)


五、RK3288工控主板设计:8层


高级案例:RK3399,全志A64,imx6,开关电源等

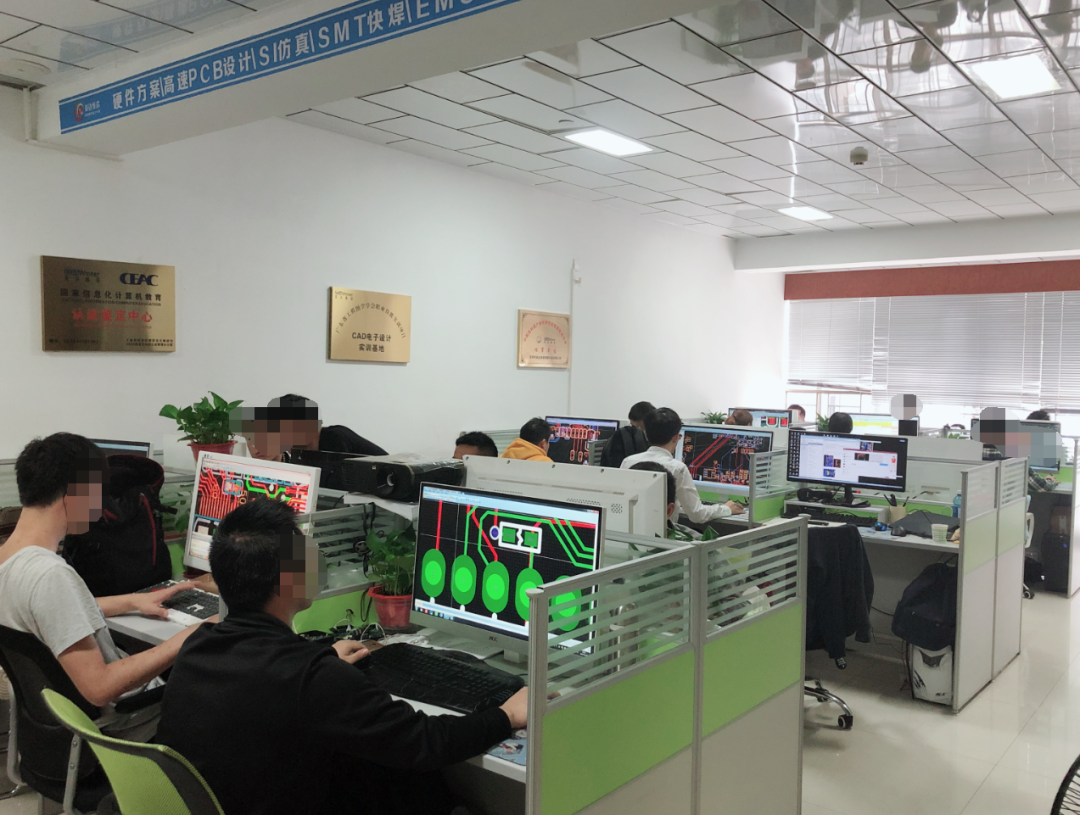

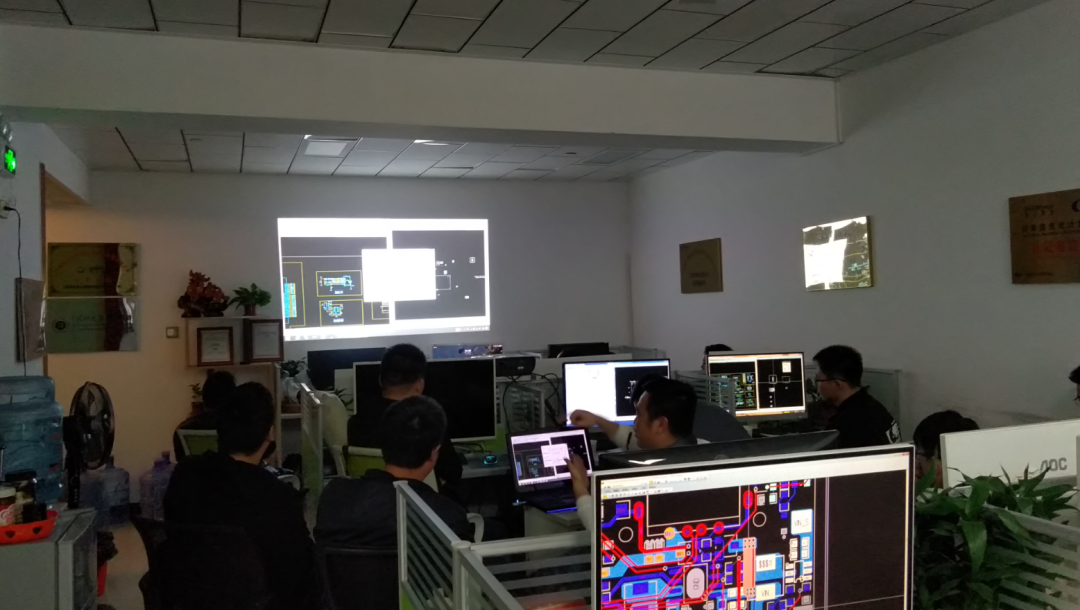

我们的培训室:


                                                              西乡教学点


                                                    福永教学点

                                                           珠海教学点


                                                           合肥教学点



高薪就业,名师是关键

        林超文:国内顶尖设计公司创始人兼首席技术官。EDA设计智汇馆(www.pcbwinner.com)首席讲师,为各大高校、电子科技企业进行CAE/高速硬件设计培训。创办EDA无忧学院580eda.net和EDA无忧人才网580eda.com,为企业提供精准猎头和硬件研发人才委培服务。同时在硬件互连设计领域有18年的管理经验,精通Cadence、Mentor、PADS、AD、HyperLynx等多种PCB设计与仿真工具。担任IPC中国PCB设计师理事会会员,推动IPC互连设计技术与标准在中国的普及;长期带领公司PCB设计团队攻关军工、航天、通信、工控、医疗、芯片等领域的高精尖设计与仿真项目。出版多本EDA书籍,系列书籍被业界称为“高速PCB设计宝典”。

        罗新林:第五届IPC中国PCB设计大赛亚军。在PCB设计方面有着10年的设计经验,在硬件互连设计和PCB仿真领域有着自己独到的设计方法和理念。精通Cadence,PADS,AD,Hyperlynx,Sigrity等多种PCB设计与仿真工具。带领广州分公司团队长期奋战在PCB设计与仿真一线岗位,涵盖的设计包括:计算机通信产品,多媒体产品,医疗仪器设备,交通运输设备,数码消费类产品等,有着丰富的设计与仿真经验。

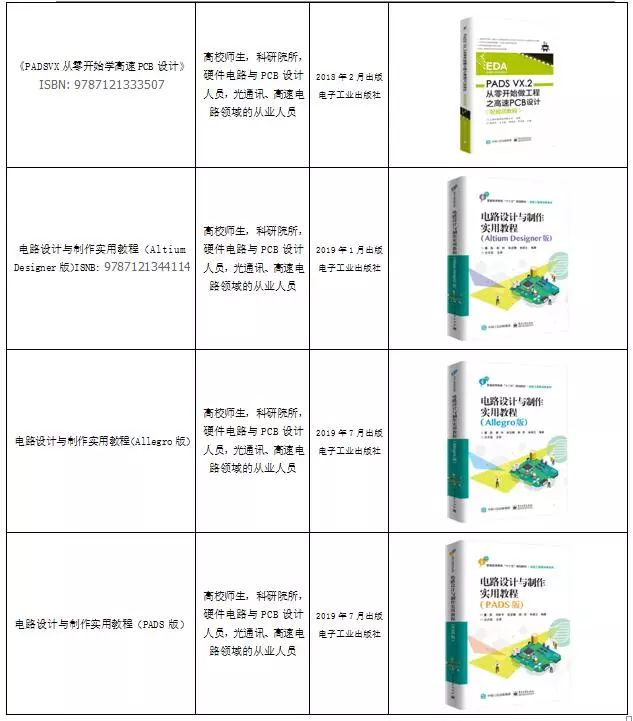

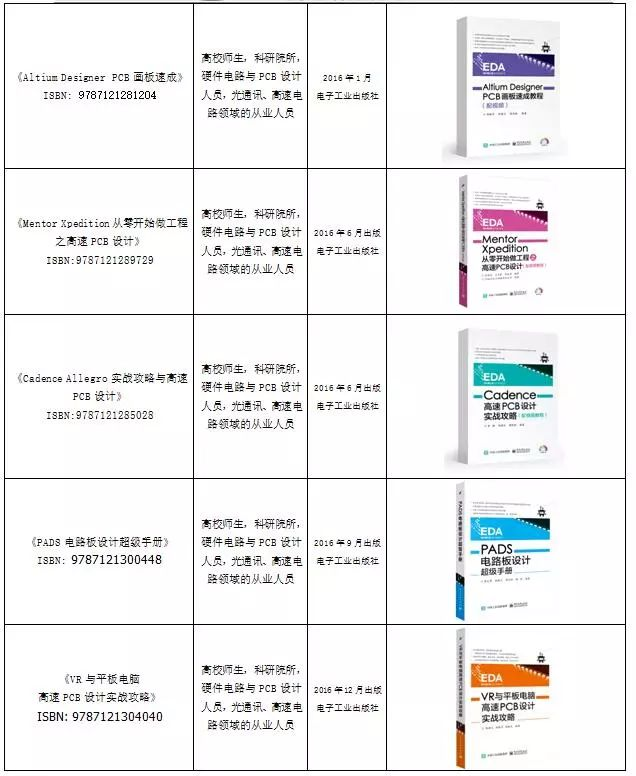

我们出版的书籍:







               微信群
加入EDA设计技术交流万人群


加群主,注明:地区+擅长软件

           EDA设计智汇馆
关注中国最大的EDA设计技术公众号


EDA设计智汇馆
        EDA设计智汇馆由数名来自于EDA行业设计第一线的资深工程师发起成立,专注于EMC、EDA、仿真、硬件设计研发人才的培养。成立以来,我们成功推出了EDA设计软件、 硬件设计、仿真设计等多套经典视频培训课程、并与电子工业出版社合作出版多本专业教材图书,帮助了上万名工程技术人员和高校师生提升了专业技术能力。
        EDA设计智汇馆致力于推行系统化、模块化的信号完整性设计流程和高速PCB设计方法,集中精力打造实战落地式(理论+实战经验+实操)技术服务。自成立起先后给北京、上海、武汉、成都、深圳、广州、东莞等地多家电子公司研发部做过集体Allegro\PADS\AD\仿真\高速PCB设计培训,深得公司的一致好评。
